نمودار UML : معرفی و کاربردهای آن

نمودار UML ، یا Unified Modeling Language، یک زبان استاندارد برای مدل‌سازی و طراحی سیستم‌های نرم‌افزاری است. این زبان به طراحان و توسعه‌دهندگان نرم‌افزار کمک می‌کند تا نحوه تعامل اجزاء مختلف سیستم را شبیه‌سازی و ترسیم کنند. UML نمودارها ابزارهای مفیدی برای درک بهتر سیستم‌ها و ارتقاء کیفیت توسعه نرم‌افزار هستند. در این مقاله، به بررسی چیست؟ نمودار UML و انواع مختلف آن می‌پردازیم و توضیح خواهیم داد که چگونه از این نمودارها در مراحل مختلف طراحی سیستم‌ها استفاده می‌شود.

چیست؟ نمودار UML و چرا به آن نیاز داریم؟

تعریف نمودار UML

UML یک زبان مدل‌سازی گرافیکی است که برای ترسیم و تجزیه و تحلیل ساختار و رفتار سیستم‌های نرم‌افزاری استفاده می‌شود. UML نمودار به‌طور خاص شامل نمایش‌های گرافیکی است که اجزای مختلف یک سیستم نرم‌افزاری را به‌صورت قابل فهم نشان می‌دهند. این نمودارها می‌توانند به طراحان و توسعه‌دهندگان کمک کنند تا بهترین تصمیمات را در طراحی سیستم‌های پیچیده بگیرند.

کاربردهای نمودار UML

نمودار UML به‌طور گسترده در فرآیندهای مختلف توسعه نرم‌افزار، از جمله تحلیل نیازمندی‌ها، طراحی معماری سیستم و مستندسازی کدها استفاده می‌شود. این نمودارها به‌ویژه در پروژه‌های بزرگ و پیچیده که نیاز به هماهنگی و مستندسازی دقیق دارند، نقش حیاتی دارند.

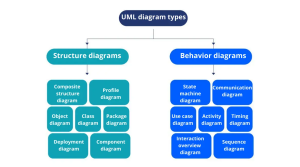

انواع UML نمودار: کدامیک برای شما مناسب است؟

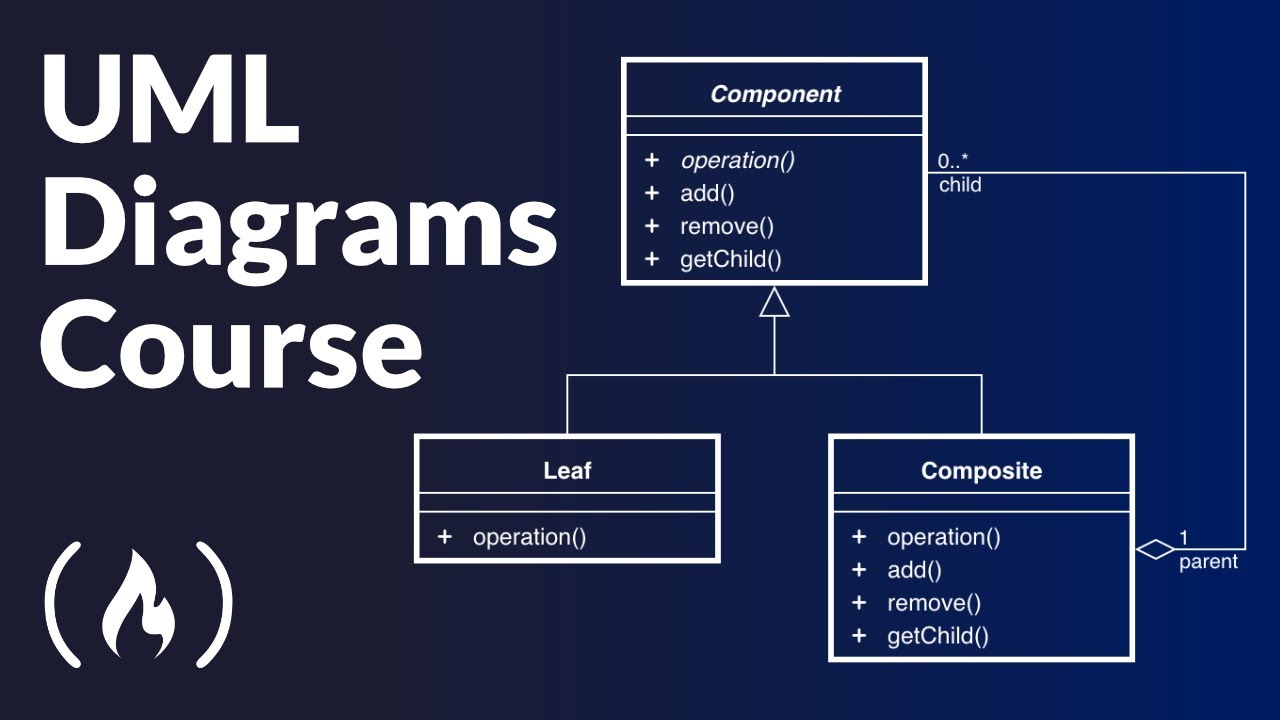

1. نمودار کلاس (Class Diagram)

یکی از متداول‌ترین انواع UML نمودار، نمودار کلاس است. این نمودار ساختار داده‌ها و روابط بین کلاس‌ها را نشان می‌دهد. نمودار کلاس برای مدل‌سازی ساختار سیستم و نحوه تعامل اشیاء در آن استفاده می‌شود. این نمودار به توسعه‌دهندگان کمک می‌کند تا روابط وراثتی، تجرید و سایر ویژگی‌های شی‌گرایی را به‌طور بصری مشاهده کنند.

2. نمودار توالی (Sequence Diagram)

نمودار توالی نوعی از UML نمودار است که زمان‌بندی و ترتیب عملیات در یک سیستم را نمایش می‌دهد. این نمودار به‌ویژه برای مدل‌سازی تعاملات میان اجزای سیستم در طول زمان کاربرد دارد. در این نمودار، می‌توان مشاهده کرد که چگونه اشیاء مختلف در زمان مشخصی با یکدیگر تعامل می‌کنند و ترتیب اجرای عملیات را تحلیل کرد.

3. نمودار فعالیت (Activity Diagram)

نمودار فعالیت برای نمایش جریان کنترل و فرآیندهای کاری در سیستم‌های نرم‌افزاری به‌کار می‌رود. این نمودار مشابه نمودار فلوچارت است و برای مدل‌سازی عملیات تجاری و فرآیندهای پیچیده سیستم مناسب است. در واقع، این نمودار به‌طور گرافیکی مسیرهایی که یک فرآیند طی می‌کند را نشان می‌دهد.

4. نمودار موارد استفاده (Use Case Diagram)

نمودار موارد استفاده، که به آن نمودار سناریو نیز گفته می‌شود، برای نشان دادن تعاملات کاربران (یا سایر سیستم‌ها) با سیستم اصلی استفاده می‌شود. این نمودار برای مدل‌سازی ویژگی‌های اصلی سیستم و رفتارهای مورد نیاز کاربران از سیستم به‌کار می‌رود.

5. نمودار حالت (State Diagram)

نمودار حالت یا Statechart Diagram، به‌ویژه در مدل‌سازی سیستم‌های پیچیده و نرم‌افزارهایی که به‌طور پیوسته وضعیت‌های مختلفی دارند، استفاده می‌شود. این نمودار، وضعیت‌های مختلف یک شیء و چگونگی تغییر این وضعیت‌ها در طول زمان را نمایش می‌دهد.

نحوه استفاده از UML نمودار در فرآیند توسعه نرم‌افزار

استفاده از UML در تحلیل نیازمندی‌ها

در اولین مرحله از فرآیند توسعه نرم‌افزار، نمودار UML می‌تواند برای جمع‌آوری و تحلیل نیازمندی‌ها استفاده شود. در این مرحله، نمودارهای موارد استفاده (Use Case Diagrams) می‌توانند به‌طور واضح تعاملات کاربران با سیستم را نمایش دهند. این کار به تحلیل‌گران کمک می‌کند تا نیازمندی‌های دقیق کاربران را شناسایی و مستند کنند.

طراحی معماری سیستم با استفاده از UML

در مرحله طراحی،نمودار UML به‌ویژه در طراحی معماری سیستم‌ها کاربرد دارد. نمودار کلاس برای طراحی ساختار داده‌ها و روابط بین اشیاء استفاده می‌شود، در حالی که نمودار توالی و نمودار فعالیت برای مدل‌سازی نحوه تعاملات و جریان‌های مختلف در سیستم‌های پیچیده مفید هستند.

تست و بهینه‌سازی سیستم

پس از طراحی سیستم،نمودار UML می‌تواند برای شبیه‌سازی رفتارهای مختلف سیستم و شناسایی مشکلات و نقاط ضعف آن مورد استفاده قرار گیرد. نمودارهای حالت و نمودار توالی به‌ویژه در تست و شبیه‌سازی رفتار سیستم در شرایط مختلف کمک‌کننده هستند.

چرا باید از نمودار UML استفاده کنیم؟

1. ارتباط بهتر میان اعضای تیم توسعه

استفاده از UML باعث می‌شود که تمامی اعضای تیم، از تحلیل‌گران گرفته تا توسعه‌دهندگان، تصوری واضح و مشترک از سیستم داشته باشند. این شفافیت در مدل‌سازی می‌تواند در کاهش اشتباهات و سوءتفاهم‌ها در طول فرآیند توسعه موثر باشد.

2. مستندسازی سیستم‌ها

UML نمودار به‌عنوان ابزاری برای مستندسازی طراحی سیستم‌ها و فرآیندها، به حفظ و نگهداری اطلاعات مفید در طول زمان کمک می‌کند. این مستندات می‌توانند در مراحل آینده توسعه یا حتی در زمان تغییرات در تیم مفید باشند.

3. تسهیل مدیریت پروژه

در پروژه‌های بزرگ نرم‌افزاری که پیچیدگی‌های زیادی دارند، استفاده ازنمودار UML می‌تواند به مدیریت بهتر پروژه و تخصیص منابع کمک کند. این نمودارها به مدیران پروژه این امکان را می‌دهند که فرآیندهای مختلف سیستم را به‌طور دقیق تحلیل کرده و تصمیمات بهتری در مورد زمان‌بندی و تخصیص منابع بگیرند.

نتیجه‌گیری

در پایان، نمودار UML یک ابزار ضروری و کارآمد در طراحی، تحلیل و مستندسازی سیستم‌های نرم‌افزاری است. این نمودارها به تیم‌های توسعه کمک می‌کنند تا بتوانند سیستم‌های پیچیده را به‌طور مؤثرتر طراحی و پیاده‌سازی کنند. با استفاده از نمودار UML ، می‌توان تعاملات میان اجزاء مختلف سیستم را شبیه‌سازی کرده و مشکلات را پیش از پیاده‌سازی نهایی شناسایی کرد. بنابراین، اگر شما در حال طراحی یا توسعه نرم‌افزار هستید،نمودار UML ابزار مهمی است که باید در فرایند کاری خود از آن بهره‌مند شوید.
